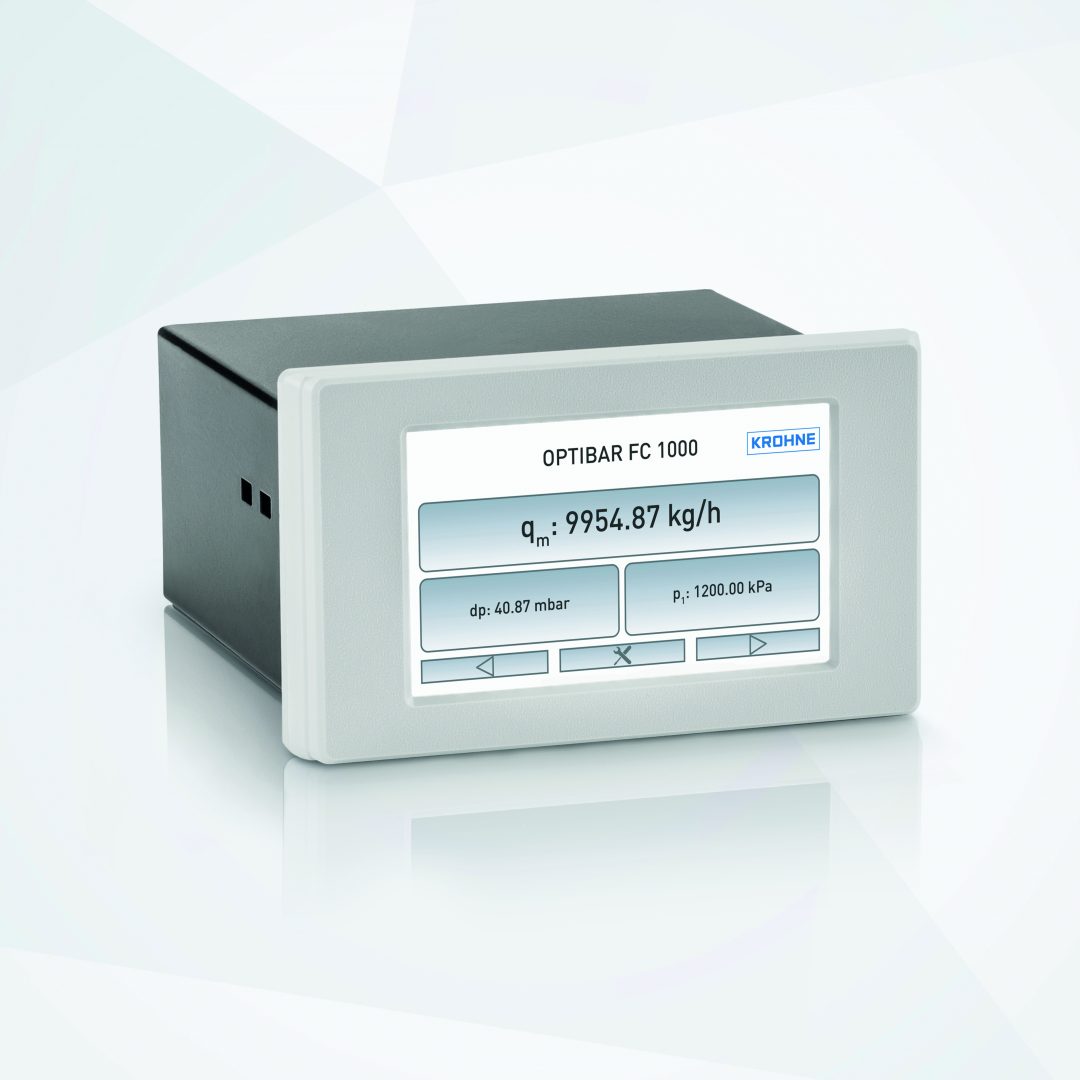

Le spécialiste des instruments de mesure Krohne a récemment annoncé le lancement de l'Optibar FC 1000, un calculateur de débit pour le calcul du débit volumétrique et la mesure de la quantité de chaleur des liquides et des gaz, y compris la vapeur saturée et la vapeur surchauffée.

Optibar FC 1000 complète la vaste gamme d'applications de débit à pression différentielle que Krohne n'a cessé d'élargir depuis 2010. « Nous avons développé ce produit spécifiquement pour la pression, explique Max Fossey, responsable produits chez Krohne. Nous savons que 40 à 50 % des applications de mesure de débit sont basées sur la fameuse Delta-P, avec capteurs différentiels. Les organes déprimogènes, la norme ISO 5167 et les contraintes d'étalonnage des débitmètres électroniques constituent des contraintes pour les instrumentistes L'Optibar FC 1000 contribue à conforter une solution de calcul. »

ASSOCIATION DE DEUX DELTA-P

La mise en service et l'utilisation du calculateur de débit sont rapides et simples grâce à son concept d'utilisation convivial. L'écran tactile IP54 multicolore, intégré dans un boîtier conçu selon la norme IEC 60529, offre de nombreuses options pour personnaliser l'affichage des mesures afin de répondre à toutes les applications des clients. Sa conformité à la norme IAPWS-97 pour le calcul de l'eau et de la vapeur rend ce calculateur de débit particulièrement utile pour la mesure de pression différentielle de la vapeur saturée et surchauffée. De plus, d'autres méthodes de calcul sont disponibles pour le calcul de la correction des gaz, de type AGA / SGERG88, et des liquides. La communication et la transmission des données mesurées via le protocole HART ainsi que l'option fractionnée permettent des mesures de débit pression différentielle très précises, en particulier à basses pressions. « Le calculateur permet un fonctionnement à plage fractionnée avec deux transmetteurs de pression DP pour une meilleure dynamique de mesure, la première sur une valeur basse et la seconde prenant le relais pour intégrer une valeur supérieure d'échelle. La mesure totale ainsi récupérée permet une excellente précision sur la valeur basse d'échelle, contrairement à d'autres principes de mesure de débit. Cette prise en charge de l'opération de fractionnement et de l'étalonnage du zéro est automatique », détaille le responsable produits. Cet appareil est un atout important également pour les mesures de gaz avec des tubes de Pitot moyennés, ainsi que pour les débitmètres à tuyère ou Venturi avec une dynamique de mesure élevée.

UN CALCULATEUR D'ÉNERGIE PRÉCIS

Le calculateur développé par Krohne est adapté pour de multiples applications, notamment dans les secteurs de l'agroalimentaire, de la pharmaceutique, de l'énergie ou des eaux usées. « La consommation d'énergie, associée à la norme ISO 50001, est un enjeu important chez les industriels, indique Max Fossey. On estime qu'entre 30 et 40 % des coûts de production sont liés à la consommation énergétique. Avec l'ajout du calculateur d'énergie Optibar FC 1000, les industriels peuvent profiter d'un appareil qui s'associe à des installations existantes avec des éléments de débit DP mais également des débitmètres volumétriques ou massiques. Des calculs de correction sont également disponibles en option selon les équations d'état tel que Redlich-Kwong, Peng-Robinson. En termes de raccordement possible : deux entrées débit avec modem FSK pour appareils HART, 2 entrées de fréquence, 2 × Pt100, une pression absolue 0/4-20 mA ; deux sorties signal analogiques 0/4-20 mA, 1 x relais mécanique, 2 x relais électroniques, interfaces Fieldbus : Modbus RTU et TCP, M-Bus. Profibus DP et Profinet avec convertisseur de mesure séparé. »

Si le calculateur peut être utilisé avec des débitmètres standards, Krohne cible plus particulièrement le marché du Delta-P et des organes déprimogènes.
