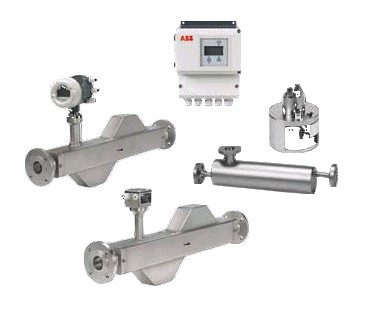

La nouvelle gamme ABB de débitmètre massique coriolismaster permet des mesures de débits massiques de façon fiable et répétitive de 0,01 kg/min jusqu’à 11 t/min. Elle fonctionne avec des diamètres allant de DN 1,5 à DN 150. Avec la dimension DN 1,5, il devient possible de mesurer des débits de l’ordre de 0 à 1kg/min, c’est-à-dire de déterminer la masse volumique, le débit et la température d’une quantité équivalente à une goutte d’eau. Le tube de mesure est disponible en acier inoxydable 316 Ti, 316l (pour les industries agroalimentaires avec agrément EHEDG) ou en Hastelloy HC22 pour les liquides agressifs. Il supporte des pressions allant jusqu’à 290 bars et plus. Le convertisseur, compact ou séparé (y compris en zone dangereuse), met à disposition sous forme de deux sorties «courant» configurables les valeurs du débit instantané massique, volumique et de température. En complément, la concentration est calculée à partir d’une matrice de conversion pré-intégrée ou suivant les données spécifiques du client. Ce nouveau débitmètre massique présente de bonnes caractéristiques pour une installation en zones dangereuses selon ATEX, IECEx, etc. La protection EEx des circuits de sortie peut être «ia», «ib», «e», suivant les caractéristiques des circuits qui leur sont raccordés. Ceci signifie que même après installation, le type de protection EEx peut être changé. Cette conception réduit les coûts de planification et de montage des usines et autorise aussi une plus grande souplesse au moment du planning. Les entrées ou sorties «contacts» et la sortie «impulsions» en sécurité intrinsèque peuvent également être configurées en norme NAMUR. De part sa conception et le traitement du signal qui lui est associé, le coriolismaster est particulièrement insensible à l’inclusion d’air et aux particules solides qui pourraient être présentes dans l’écoulement du fluide.

Paru dans Le journal des Fluides N°38 - Mai-Juin 2010
