Après avoir estimé les coûts que pourraient engendrer les pannes de vos pompes installées sur site, il sera peut-être judicieux de mettre en place des solutions de maintenance préventive. Nous en discutons ici avec Edil Alvarez, chef de projet chez ifm.

Quels coûts peut entraîner la panne d’une pompe ?

Edil Alvarez : Il est important de réaliser le monitoring d’une pompe lorsqu’une panne peut générer des coûts importants. La question à se poser est donc : si ma pompe présente un défaut, quelles retombées économiques cela entraîne-t-il ? Il existe plusieurs réponses. D’abord, si la pompe est tout simplement détruite, les coûts liés au remplacement du matériel seront relativement chers. Ensuite, une pompe qui tombe en panne entraîne inévitablement des arrêts de production. Il ne faut pas oublier que le changement d’une pompe complexe pourrait générer des pertes économiques importantes. La sécurité est aussi un aspect à prendre en compte : si la pompe surchauffe, par exemple à cause de roulements défectueux, les risques d’explosion peuvent être dangereux en atmosphère explosive. Les conséquences seraient ici dramatiques.

Quand mettre en place une surveillance permanente ou occasionnelle ?

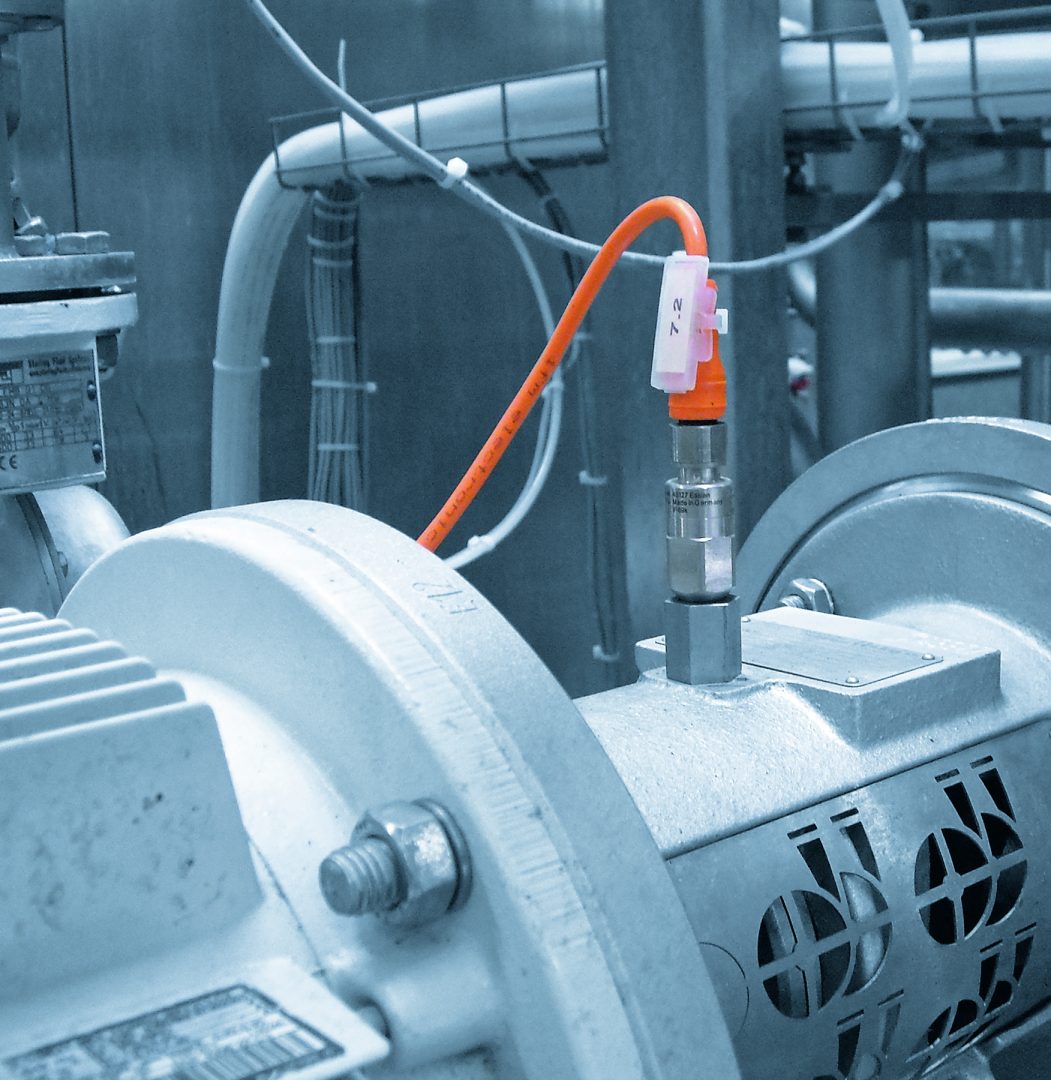

E. A. : Nous proposons des solutions permettant de surveiller les pompes de manière permanente ou périodique. Le monitoring permanent sera réalisé grâce à un système de surveillance en ligne vibratoire. Deux technologies sont disponibles. Nous pouvons proposer une technologie classique, autrement dit un accéléromètre relié à une électronique de diagnostic, le tout connecté à un outil de supervision ; ou des capteurs IO-Link, les Smart Sensor, qui permettent de remonter les données globales de l’état de la pompe. Nous pourrions ainsi détecter des défauts de balourds, des désalignements, des problématiques de frictions de roulement ou d’engrenage, etc. Dans tous les cas de figure, les données peuvent être remontées à un automate. La surveillance en ligne sera privilégiée lorsque le client souhaite obtenir les informations très rapidement. Encore faudra-t-il bénéficier d’un réseau de câblage à proximité pour permettre une installation simple. Pour une utilisation plus occasionnelle, nous proposons des capteurs sans fil, disponibles sur batterie. Les équipements seront interrogés de manière périodique, selon les souhaits du client. Via Wifi ou réseau LTE, 3G ou 4G, les données sont envoyées soit sur les serveurs internes du client, soit externalisées sur un Cloud.

Quels types de pompes peuvent être surveillés ?

E. A. : Les solutions que nous proposons s’adaptent traditionnellement aux pompes centrifuges. Mais d’autres applications peuvent être envisagées. Nous pouvons aussi répondre à d’autres applications, avec des pompes à piston ou à engrenage. Le monitoring est cependant plus délicat du fait que les pompes sont particulièrement bruyantes. Les pompes à palette et les pompes à vide sont également concernées. Les pompes à vide sont effectivement très coûteuses, et il peut être très intéressant de réaliser une maintenance préventive sur ce type d’équipements critiques. Ainsi, notre solution de monitoring permettra de détecter des problématiques de déséquilibre de la pompe, de désalignement, de cavitation, d’encrassement, d’échauffement électrique, etc.

L’installation sur site est-elle toujours simple ?

E. A. : La mise en place d’un système de monitoring autonome est relativement simple : après l’installation des capteurs sur les pompes, les données seront communiquées à distance et, grâce aux alertes, le client pourra agir sur les pompes. Le système de monitoring peut aussi être directement connecté à l’automate du client, via des protocoles classiques de type Profinet, EtherCat, Ethernet IP, etc. Le fait d’utiliser un automate permettra d’interagir avec la machine et de s’adapter au process. L’intégration est toujours plus aisée en première monte, autrement dit lors de l’installation constructeur. Si une installation est déjà en place, la modification du programme de l’automate nécessite l’intervention d’un spécialiste. À noter qu’un configurateur en ligne est disponible sur le site d’ifm afin de définir la solution adaptée à chaque application. Les solutions peuvent être adaptées aux ambiances difficiles. ifm dispose notamment de capteurs qui résistent à l’immersion jusqu’à 100 mètres et des versions certifiés ATEX.

Qu’est-ce que l’interface Moneo ?

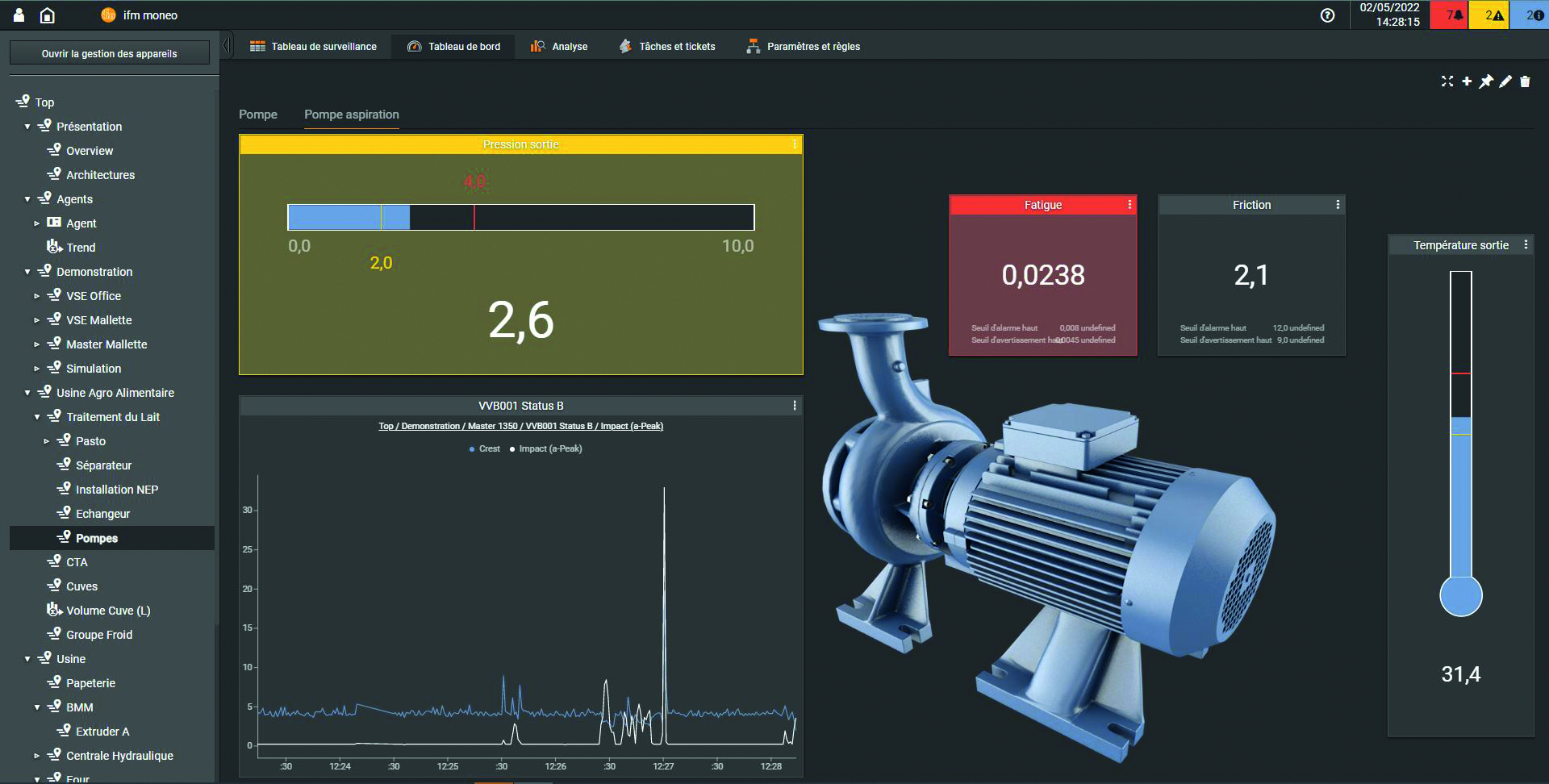

E. A. : Anciennement nommée SmartObserver, la solution de surveillance Moneo permet de remonter toutes les données vibratoires et de process de manière à surveiller l’état des pompes. Le système s’intègre dans une architecture informatique et facilite la remontée de données. Le client peut accéder à toutes les informations depuis une seule interface et profiter d’une vue globale de son installation et de l’état des composants. L’outil est très simple à configurer par rapport à une supervision classique. Sans être un expert, l’utilisateur peut réaliser ses propres Dashboard.
